大家好,这个系列打算开始和大家讨论一下SVG。

关于SVG大家应该都有过了解吧?

什么,你不知道什么是SVG?

可缩放矢量图形(Scalable Vector Graphics,SVG),是一种用来描述二维矢量图形的XML 标记语言。 简单地说,SVG面向图形,XHTML面向文本。

SVG与Flash类似,都是用于二维矢量图形,二者的区别在于,SVG是一个W3C标准,基于XML,是开放的,而Flash是封闭的基于二进制格式的。因为都是W3C标准,SVG与其他的W3C标准,比如CSS, DOM和SMIL等能够协同工作。

既然要讲SVG,那从哪里开始呢?

就从PSD开始吧。

1.如何从PS中导出SVG

啊?从这么基础的开始?

要玩SVG,首先需要先有SVG文件。

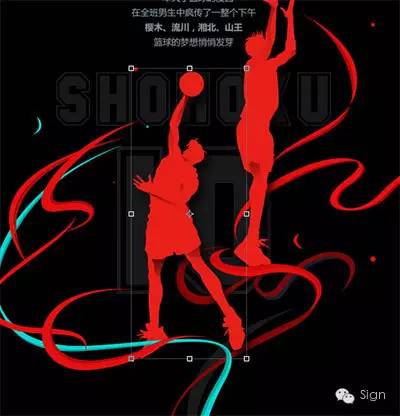

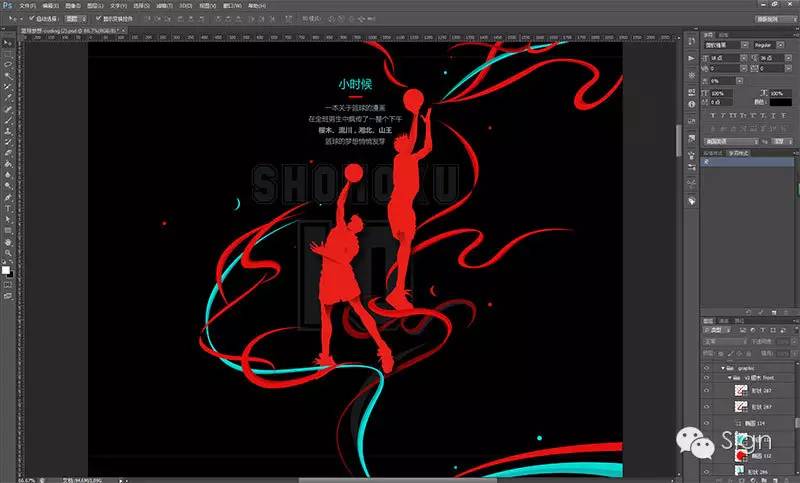

大部分情况下,我们拿到的PSD是这样子的:

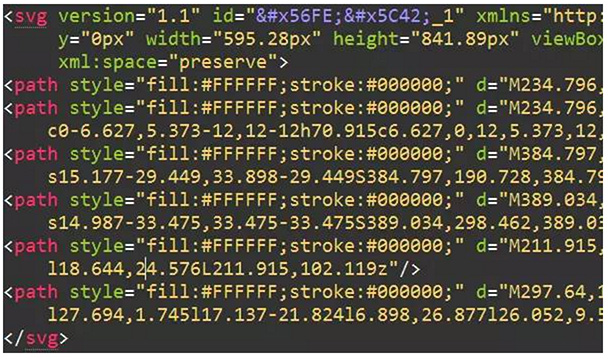

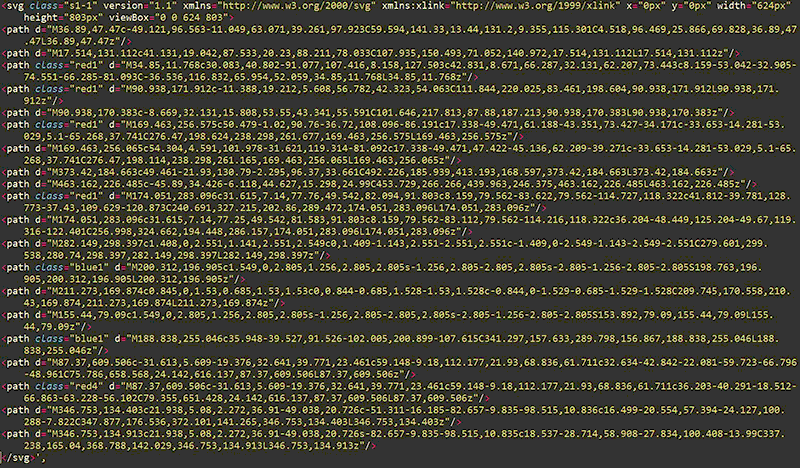

而SVG长这样的:

这就是传说中上天入地无所不能的SVG吗?!!!!

那些跟虫子一样的数字是要一个字一个字写上去吗????要是出错了,还要一个个字符比对过去吗????老师没教过SVG这么恐怖啊

SVG实际应用不多,是有道理的!

好,本文到此结束,大家散了吧

下面开始讲如何将从PS中导出SVG。

首先,SVG当然不用一个字一个字的去填那些虫子一样的数字了啊!真要那样,SVG没写完,人先疯了。

但是我们这样的PSD要怎么转换成SVG?

。。。

先看下我们需要的部分

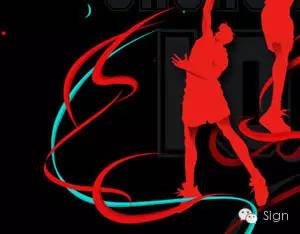

看这边,我们要的是这个彩色带子,不是人物剪影哈

看这边,我们要的是这个彩色带子,不是人物剪影哈

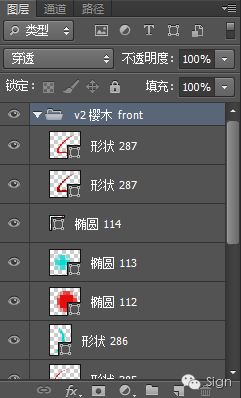

看看图层界面

如果PSD里是这种状态的话,那么由这个PSD得到SVG就只要10分钟。

仔细观察,这种PSD它有我们所需要最重要的元素,路径!

这就是直接生成SVG的核心部件了。

接着我们需要除PHOTOSHOP外的另一个软件ILLUSTRATOR。

网上也有一些其他导出svg的教程,比如photoshop cc,photoshop 导出svg插件,但是目前我并没有实验成功过,总之下载个AI没错的。

现在开始,见证奇迹的10分钟:

嗯哼,现在开始,见证奇迹的10分钟:

邮件复制所有需要的路径图层到新文档中,并进行裁切

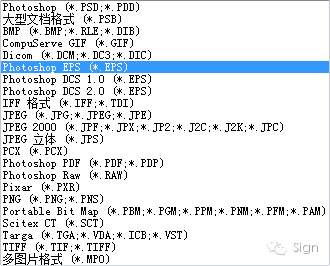

另存为EPS文件,EPS选项取默认值就好,其他选项对我们所需要的部分影响不大

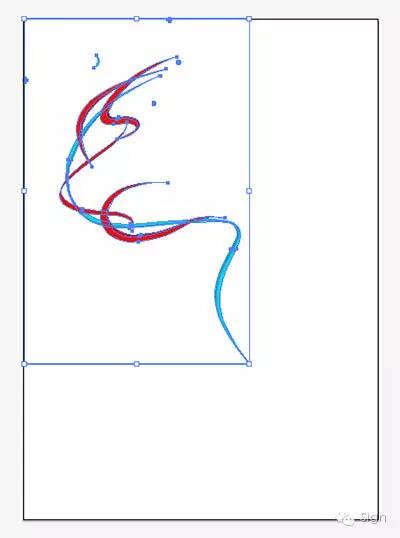

在AI中打开EPS,适当的进行缩放,并编辑画板,保证将所有的路径包含在画板中

对齐左上角,另外svg图形大小不影响图片体积,因为svg是矢量图,对齐左上角之后可以随意对SVG进行缩放,以方便输出后的显示。(画板大小就是最后导出的svg的大小也就是<svg>的width和height属性)

另存为svg,选项依然默认

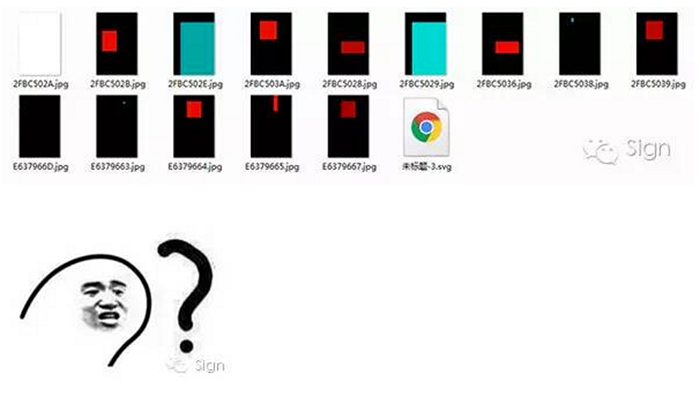

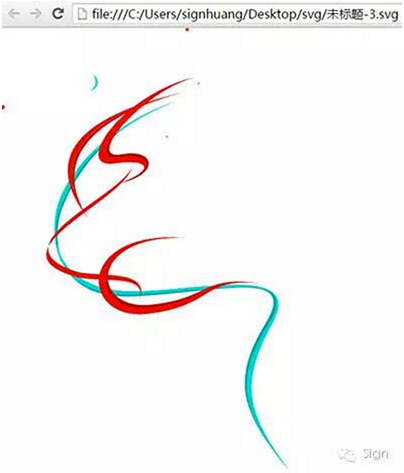

现在,看一下我们得到的SVG



这是SVG?打开SVG文件看下:

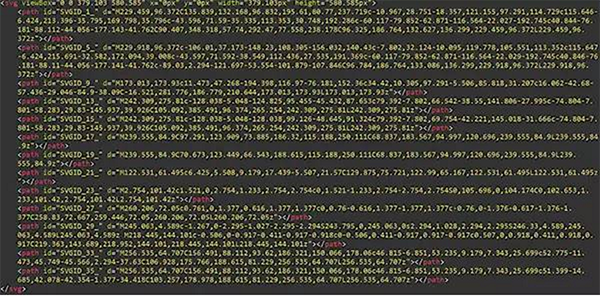

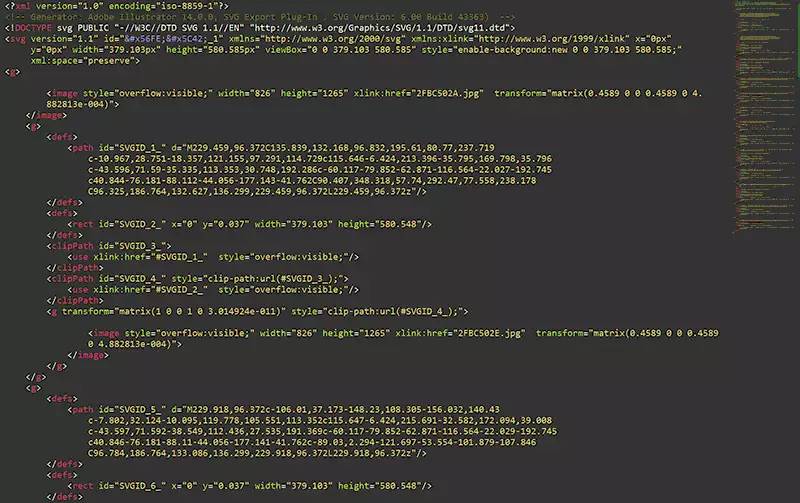

好像没啥毛病。代码部分:

实际上这个SVG里只有<path>的部分是我们所需要的,多余的那些jpg也可以删掉。

这里简单的写个过滤path工具,可以快速过滤出<path>标签。

http://tgideas.qq.com/demo/svg/getPath.htm

转换后稍微整理一下格式,代码基本上是这样的

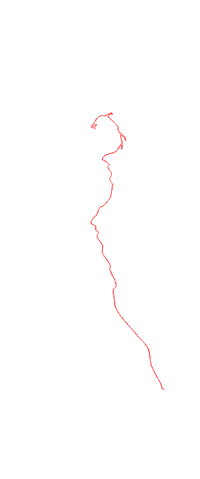

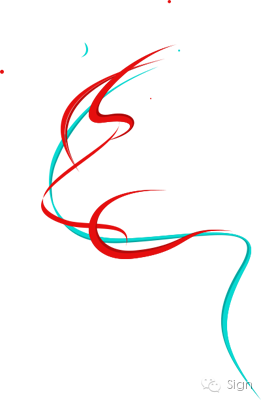

很好,看一下结果吧

颜色呢?!!颜色哪去了?!

。。。

10分钟好像到了,这次的课程就到这里。

颜色自己去fill啊,10分钟就做完了,不怕需求不饱和吗?

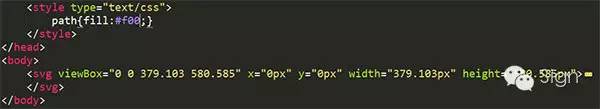

好,在style里加个path{fill:#f00;}就有颜色了

<path>可以使用css来进行控制,想要不同的颜色,可以针对不同的path进行设置。

颜色信息会丢失的确是这个导出的方法的弊端。

可以的话,尽可能使用AI进行SVG绘制并导出。

2.PS导出SVG的另一种方法

如果我们需要的图形的图层并不是路径,该怎么办?

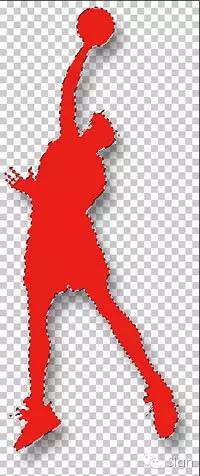

比如这个樱木的人影

先ctrl加左键点击图层,获取图层轮廓

选择线框工具

然后右键选区,建立工作路径,容差可根据实际情况调整

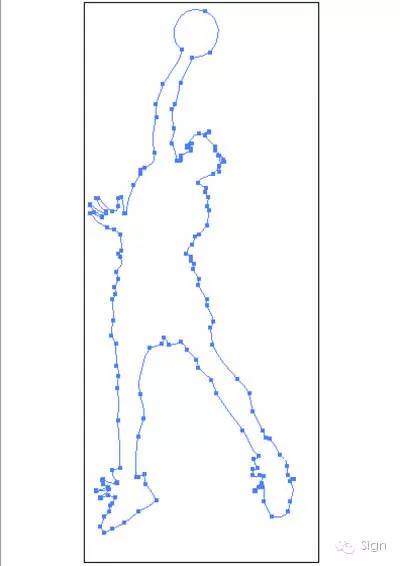

然后直接导出路径到AI就好了,不需要先转为EPS

当然导出的AI一样也是没有颜色信息的

这两种方法的区别是,EPS可以批量导出多个路径,第二种方法一次只能导出一个路径。

最后是AI导出SVG的方法。

3.从AI中导出SVG

从AI中导出在前面已经讲过,只要对齐左上角的点,然后另存为SVG就好了。

而AI中的画板大小决定了导出的SVG的绘制区域大小。

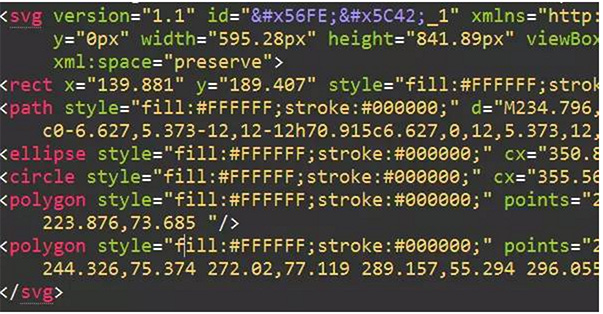

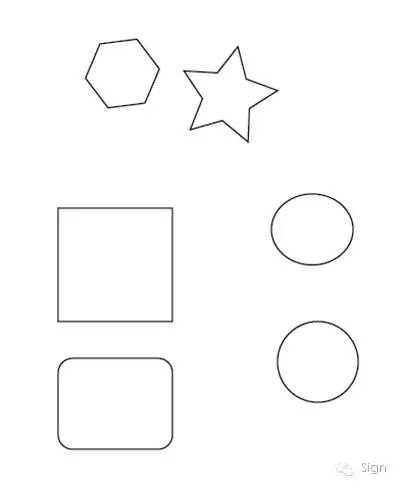

不过如果从AI中直接导出SVG,而不是从PS转换而来,有个点就要注意,那就是AI导出来的SVG图形并不都是<path>

好多不认识的标签呢……

………………

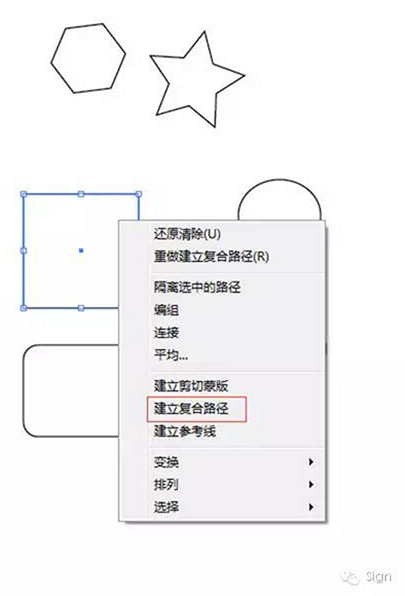

是这样的,你试着右键然后“建立复合路径”,然后再另存为SVG

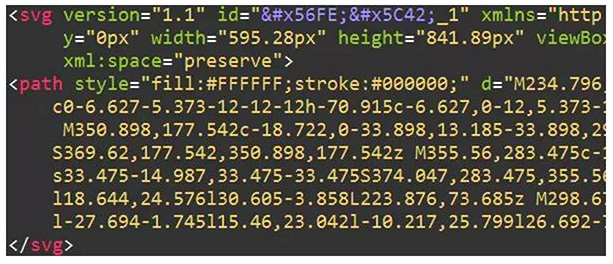

哎呀妈呀,我那么多图形只剩一个path了!!!!

冷静!!!

要不试试单独对每一个图形进行“建立复合路径”,然后再另存为SVG

好了,都变成<path>了

至于为什么我们要把图形都转为<path>,之后的文章会提到

这节课就到这里……

什么意思,切了一整篇的图就想跑?

好吧,我们来解释一下我们得到的SVG吧。

什么是<svg>

<svg version=”1.1″ id=”&#x56FE;&#x5C42;_1″ xmlns=”http://www.w3.org/2000/svg” xmlns:xlink=”http://www.w3.org/1999/xlink” x=”0px” y=”0px” width=”347px” height=”830px” viewBox=”0 0 347 830″ style=”enable-background:new 0 0 347 830;” xml:space=”preserve”>

我们得到的SVG的属性:

version 这是<svg>标签的独有属性,svg的版本,目前只有1.0,1.1两种

id 就是id了,不是特别的属性

xmlns=”http://www.w3.org/2000/svg”

xmlns:xlink=”http://www.w3.org/1999/xlink”

xml:space=”preserve”

这3个是固定值,命名空间,数据单独存在svg文件内时,这3个值不能省略

x svg的左上角x值,默认为0

y svg的左上角y值,默认为0

width svg的宽度

height svg的高度

style 元素样式,从AI导出时,这个值会出错,删掉即可

viewBox 指定一个给定的一组图形伸展以适应特定的容器元素,viewBox属性的值是一个包含4个参数的列表 min-x, min-y, width 和height, 以空格或者逗号分隔开, 在用户空间中指定一个矩形区域映射到给定的元素。

有点抽象哈,用图片来表示下。

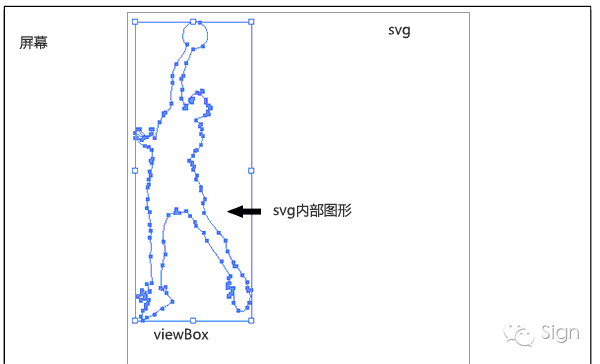

单独抽取viewBox时,就是以viewBox为画板的一个正常图形。

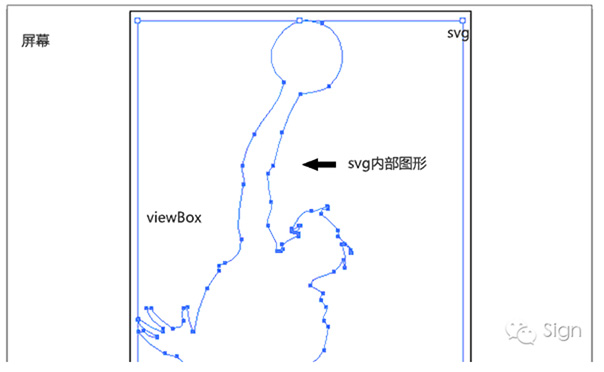

而当viewBox的大小和svg不同时,viewBox在屏幕上的显示会缩放至svg同等大小。(高宽非等比例缩放)

(蓝色框代表viewBox大小,黑色框为svg大小,并且两者没有间隔,此处为了查看方便留了空)

更详细的信息可以查看这篇文章

理解SVG的viewport,viewBox,preserveAspectRatio

http://www.zhangxinxu.com/wordpress/?p=4323

另外关于用户单位,大家可以看这里

https://developer.mozilla.org/zh-CN/docs/Web/SVG/Tutorial/Positions

用户单位和屏幕单位的映射关系被称为用户坐标系统。除了缩放之外,坐标系统还可以旋转、倾斜、翻转。默认的用户坐标系统1用户像素等于设备上的1像素(但是设备上可能会自己定义1像素到底是多大)。在定义了具体尺寸单位的SVG中,比如单位是“cm”或“in”,最终图形会以实际大小的1比1比例呈现。

总之viewBox里才是真实图形大小,而svg的宽高决定图形在屏幕上的显示大小。一般情况下,我们从AI中导出SVG时,两者大小是保持相同的。

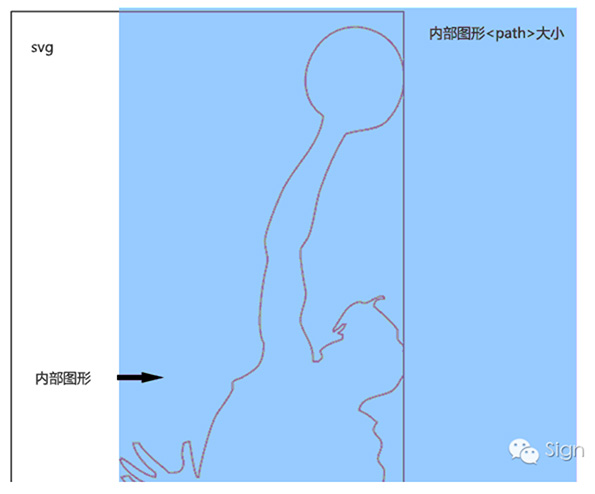

当然,实际尝试后,有些同学会发现一个问题,有时候我调整svg和viewBox大小,结果内部图形位置偏移并且被裁切甚至不见了……

所以这里还是要再解释一下,viewBox里才是真实图形大小,这话的意思是:内部图形,如<path>里的数值是相对viewBox而定的,也就是说viewBox进行了缩放,那么内部的图形数值也相对应进行了缩放,viewBox缩放至svg大小就停止了,而此时的内部图形并不一定是svg的大小

直接用数值来解释。

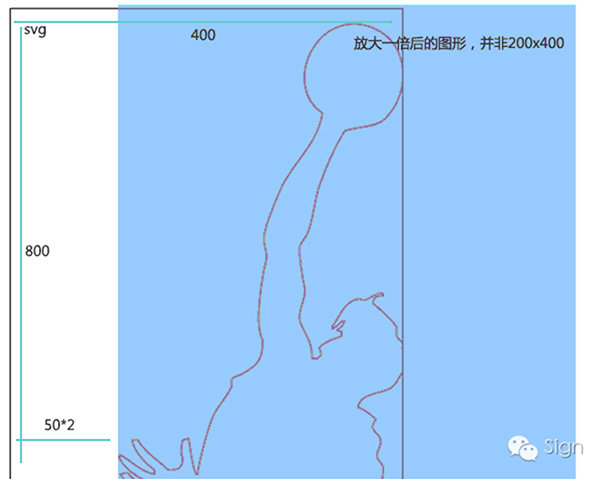

svg的大小为400×800,而viewBox为200×400,那么很明显,svg内部图形会放大2倍,而此时内部图形最左边的点不是(0,0)而是(50,300),那么放大后,就变成(100,600)。因此左边那看似空白的距离就是一个宽度为100的偏移量。

讲到这里,就出现另外一个问题,内部图形最左边的点,这个是什么意思?内部图形不是(0,0)点开始的吗?

并不是,内部图形比较复杂,我们下章再讲,这里先告诉大家内部图形画图的原理。

<path d=”M158,217c-2.076-0.372-1.924-0.242-3-1c2.508-1.579…158,217z”/>

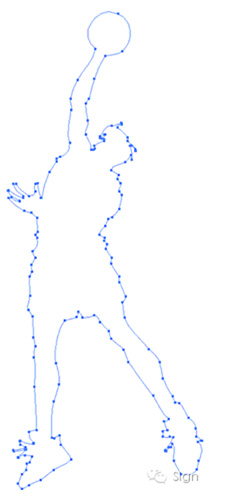

这里为了方便查看,把中间一大串数字省略了。我们可以看到,AI导出的<path>只有一个d属性。

那这个d到底是什么呢?

是这个。

d就是图里每个点的位置,配合不同的命令字母实现画图。为了简单理解,大家可以想象成,这是一堆标注(x,y)点的集合。这个也是<path>的重头戏,这里先钓个胃口,我们下一章讲。

作为代替,我们这章可以先看看<path>最常规的玩法。

线条动画

这涉及到path元素的三个属性:

stroke

stroke-dasharray

stroke-dashoffset

stroke就是对图形进行描边的颜色,类似与css里的border-color

与之对应的属性还有

stroke-linecap

stroke-linejoin

stroke-miterlimit

stroke-opacity

stroke-width

这里不对所有属性都进行深入。

关于线条动画可以看下这篇译文

SVG技术入门:线条动画实现原理

http://www.webhek.com/how-svg-line-animation-works/

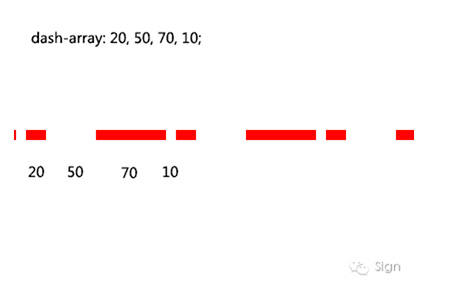

stroke-dasharray 值是一组数组,没数量上限,每个数字交替表示划线与间隔的宽度。

stroke-dashoffset 则是虚线的偏移量。

这两个值配合起来最常见的玩法是这样的。

设定stroke-dasharray的值划线与空格均为10,然后增加第二个参数,及空格的值

这种情况下我们改变第一个参数,即划线的值,就会出现“描边效果”

也就是说,一开始划线长度设为0,而空格长度设为path总长即可然后利用js或css即可实现这种效果。path总长度可通过getTotalLength方法获得:

document.querySelector(‘.path’).getTotalLength();

stroke-dashoffset的作用看图,逆时针方向偏移:

最后,线条动画一般可以配合其他属性使用,比如fill属性(类似于background-color),这部分与一般的js,css动画没太大差别,大家可以自行发挥。

相关链接:

MDN社区SVG介绍:

https://developer.mozilla.org/zh-CN/docs/Web/SVG

https://developer.mozilla.org/zh-CN/docs/Web/SVG/Tutorial/Positions

理解SVG的viewport,viewBox,preserveAspectRatio

http://www.zhangxinxu.com/wordpress/?p=4323

SVG技术入门:线条动画实现原理

http://www.webhek.com/how-svg-line-animation-works/
