遇见大数据可视化系列文章之二：数据可视化基础研究

信息视图 / 信息视图 | 2017-07-14 | 发布者: mobileui

日星巴克与微信推出的社交礼品功能“用星说”，可以说刷遍了朋友圈。无论你爱不爱喝咖啡，星巴克似乎都成为了一种文化象征。上班族青睐，小清新喜欢，基本上大家看到绿色的人鱼标志就能马上认出它来。

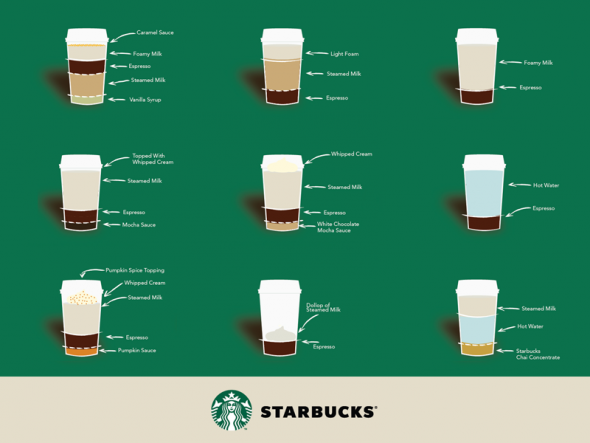

虽然一直也有喝咖啡的习惯，但至今不知道星巴克菜单版上列的【摩卡】、【拿铁】、【美式】、【卡布奇诺】等等有什么区别。直到看到下列图，才很直观的了解到每个咖啡类别的区别是什么。

类似上图示，针对内容复制，难以形象表达的信息，通过图形简单清晰地向受众呈现出来，这种图称之为信息图。

信息图

信息图本身是一个合成词，由信息和图两个词组成多称之为（Infographics或Infographics Graphics），在40年代的时候就开始出现，使用在报纸及新闻类杂志方面，其中杰出的代表阿根廷的信息图先驱Alejandro Malofiej，在1993年西班牙设立了以他为名的主要针对信息图表设计的Malofiej奖。

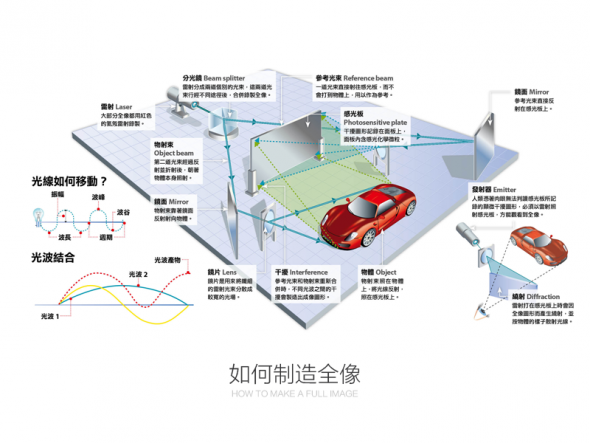

在报纸、杂志等纸质媒体中，为了让读者感到新奇且直观容易的理解，运用了大量的信息图解的表现。

如下图所示：

信息图早已融入我们的日常生活中，目的为了创造方便舒适的生活环境，使人们的生活变得更加更加安全舒适。

为什么人们会对信息图的传播内容更有效呢？主要原因是因为视觉是人类最强的信息输入方式，人类感知周围世界最强的方式，在Brain Rules《大脑法则》一书中，发展分子生物学家John Medina写道：“视觉是迄今我们最主要的感官，占用了我们大脑中一半的资源。”信息图提供了一种语境的方法（Language of Context），通过展示多个维度数值并且相互比较来为受众提供语境，使我们更高效的把内容反射到大脑中。

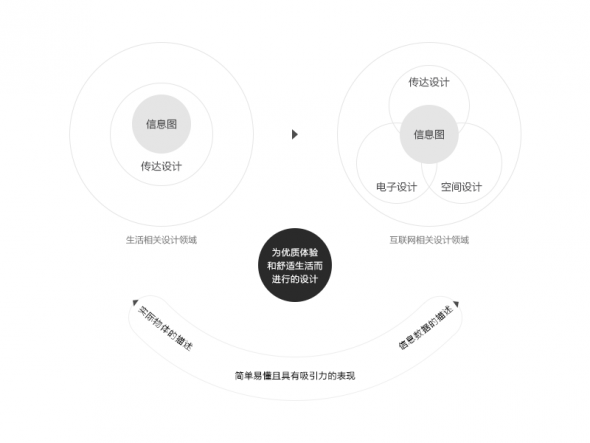

后来随着技术的发展，除了传统的纸质媒体出现了以互联网为主的电脑，电视，手机，大屏终端等更多类型的电子媒体。信息图的分类也逐步划分为：图解（Diagram）、图表（Chart）、表格（Table）、统计图（Graph）、地图（Map）和图形符号（Pictogram）这几部分。

图解Diagram – 主要运用插图对事物进行说明

图表 Chart - 运用图形、线条及插图等，阐明事物的相互关系

表格 Table – 根据特定信息标准进行区分，设置纵轴与横轴

统计图 Graph – 通过数值来表现变化趋势或进行比较

地图 Map – 描述在特定区域和空间里的位置关系

图形符号 Pictogram – 不使用文字，运用图画直接传达信息

在以纸质媒体为主的报刊杂志的传统行业中信息图是对实际事物的描述，而在互联网行业中侧更多的是对数据的描述。将数据图形化的过程又称之为数据可视化。把数据，包括测量获得的数值、图像或是计算中涉及、产生的数字信息变为直观的、以图形图像信息表示的、随时间和空间变化的物理现象或物理量呈现出来。

我们来看一组简单的数据，比较下图形和数据对于人脑感观的差异。

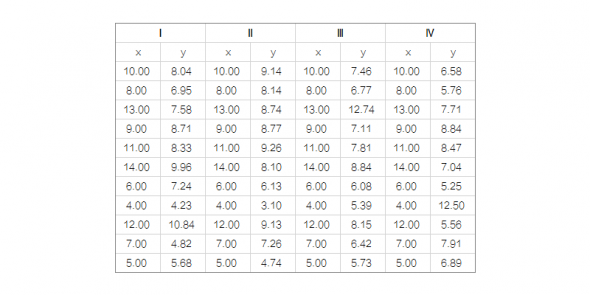

这组数据包括I、II、III、IV，一共四组，每组有X和Y两个维度。数据很简单，但从数据上来看，你能说出这四组数据的区别吗？

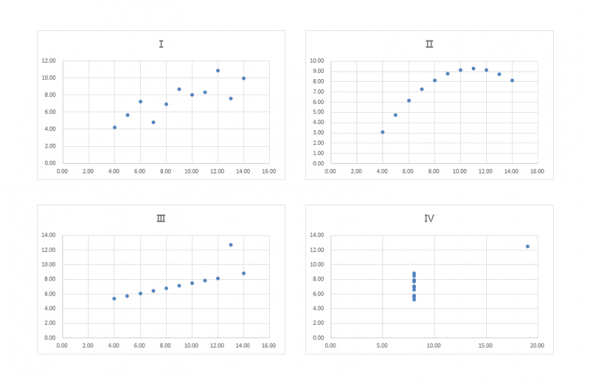

从数据上很难看出有什么区别，因为每组数据看上去都十分的相近。下面我们把这四组数据转换成图表来进行对比下。

通过图表的比较，我们很容易就能找出这四组数据的区别了。I组数据呈现整体离散向上的趋势。II组数据呈现弧度上升，然后再下降的趋势。III组数据呈现线性上涨的趋势，但有一个点突出。IV组数据呈现Y坐标不变X上升的趋势，但有一点突出。

将数据图形化后，大脑天然的会对图形的不同点做出反应，从而更高效的理解数据带来的意义。

我们再来看下其他例子：

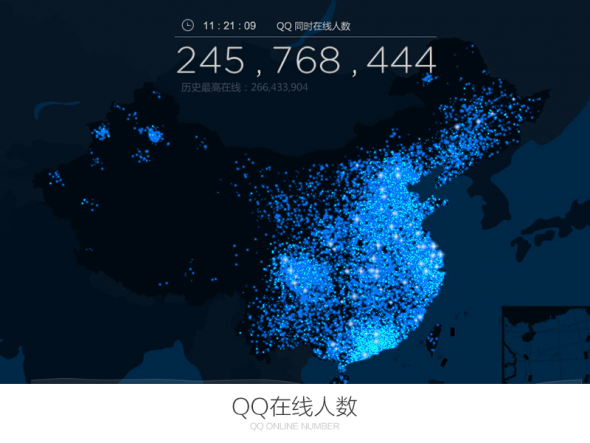

将当前QQ的在线人数，通过可视化的方式展示给用户。把数据置于视觉控件中，这样用户就能很直观的了解到QQ当前使用的人群分布在中国是怎么样的，那里的人群分布多，那里的人群少。

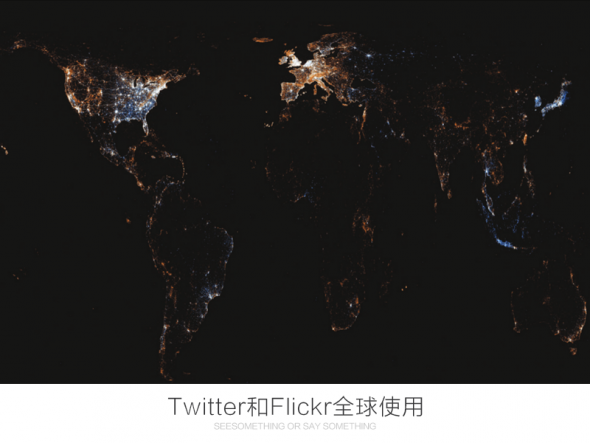

Eric Fischer针对Twitter 发短消息的位置和Flickr 拍照片的位置为数据源做的名为“看图或说话”（SeeSomething or Say Something）的大数据可视化展示，通过简单但大量的数据，做出非常美的数据图展示。

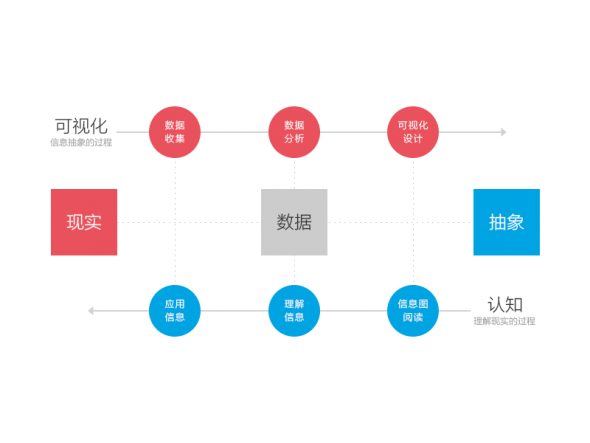

这种用图形化对数据进行描述设计的过程，我们通常称为【数据可视化】。有时候，可视化的结果可能只是一个条形图表，但大多数的时候可视化的过程会很复杂的，因为数据本身可能会很复杂的。一般流程包括【数据收集】-【数据分析&清理】-【可视化设计】，从抽象的原始数据到可视化图像。

要做出好的【数据可视化】，拆分出来核心要先了解什么是【数据】

数据

数据是可视化的基础，它不仅仅是数字，要想把数据可视化，就必须知道它表达的是什么。根据Ben Shneiderman的分类，信息可视化的数据分为以下几类：

一维数据：X轴一个维度如果1、2、3、4 ···

二维数据：X，Y两个二维度（1、2），（3、4），（5、6），（7、8）···

三维数据：X，Y，Z三个维度（1、2、3），（4、5、6），（7、8、9） ···

多维数据：X，Y，Z，···多个维度（1、2、3、4、···），（5、6、7、8、···）

时态数据：具有数据属性的数据集合。

层次数据：具有等级或层次关系数据集合。

数据种类划分是十分多的，但是这些数据都描述了现实的世界中的一部分，是现实世界的一个快照。除了类型，数据的数量级也影响这数据的表达结果。

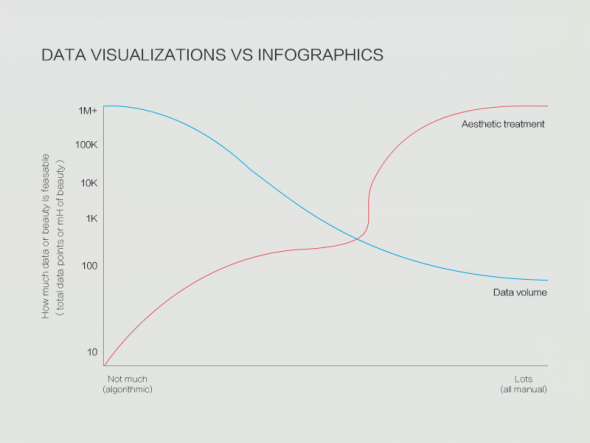

小数据量（小于100）展示一下静态结果，中数据量（1K~100K）呈现数据反映的事实，大数据量（大于1M+）用于研究分析，推测结果。

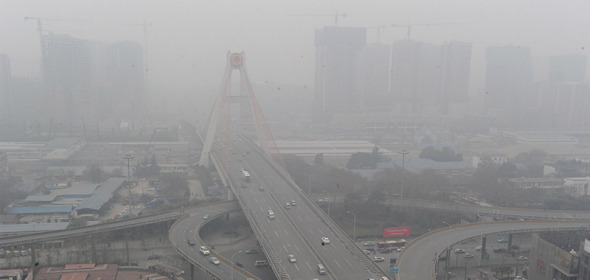

我们来看一个数据：【2017年1月28号，成都PM2.5值245】，从这个数据里能看出什么，可能只是会觉得当天成都空气质量不好，我们可能会联想到这样的一个画面。

好像就不能得出什么了。其实从单个小数据上来看，我们很难得到什么有价值的信息。

只能匹配出数据代表的当前的静态状态结果。所以要想发挥出数据可视化的作用，首先我们需要大量真实的数据，知道数据的来龙去脉，把它作为一个整体来理解，关注全貌对原始数据了解得越多，打造的基础就越坚实，也就越可能制作出令人信服的数据图表。

OK，我们继续丰富我们的原始数据，在中国环境监测总站（http://www.cnemc.cn/）的网站获取到成都2017年整个1月份的PM2.5的数据。

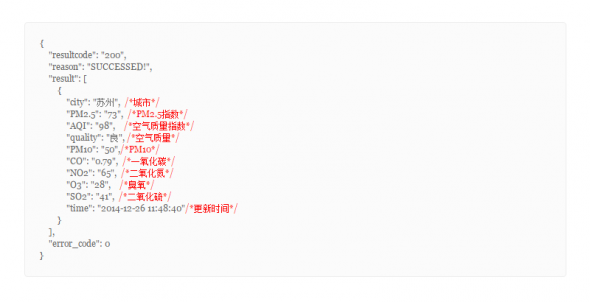

中国环境监测总站作为空气质量公开的数据来源，它提供了获取数据的API接口。通过API接口我们可以获取到原始数据。

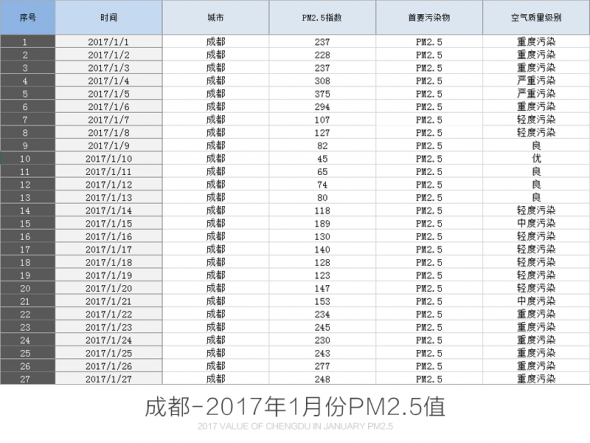

原始数据一般包含的信息都比较多，什么PM2.5,、空气质量指数、PM10、一氧化碳、二氧化碳、臭氧、二氧化硫等等。我们只需要PM2.5的，所以清理数据，把其他不必要的内容去掉。然后导入到Excel表中，可以得到我们最终需要的数据。

有了【数据】下一步就可以开始做数据的【可视化】。

可视化

通俗地说，可视化设计的目的是“让数据说话”，用图形去讲述数据的故事。可视化是一种表达数据的方式，是现实世界的抽象表达。它像文字一样，为我们讲述各种各样的故事。作为一种媒介，可视化已经发展成为一种很好的故事讲述方式。

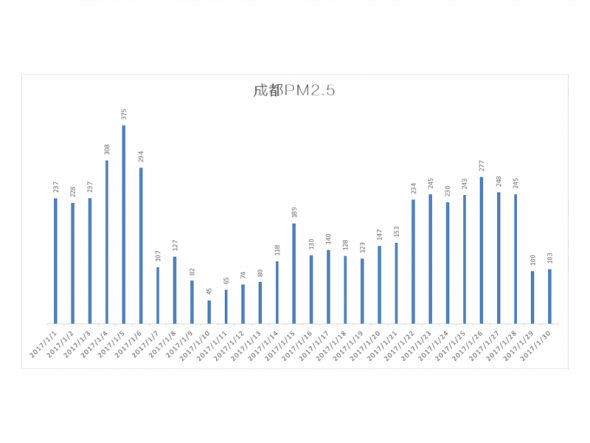

我们把成都PM2.5的数据，按照日期和当天的PM2.5指数做出最简单图形来，我们可以得到下面这类的图表来。

这类的图用Excel很简单就能得到。我们可去修改下柱状图的配色，但它依然只是一个简单的图表，而不是好的可视化作品。

那什么是好的可视化作品呢？

好的可视化设计需要具备统计和设计方面的知识。没有前者，可视化只是插图和美术练习；没有后者，可视化就只是研究分析结果。统计和设计的知识都只能帮助你完成数据图形的一部分。

我们需要去讲述数据的故事。那PM2.5代表的是什么，是当天天气的情况，所以我们可以用天气的维度去讲述这个故事。

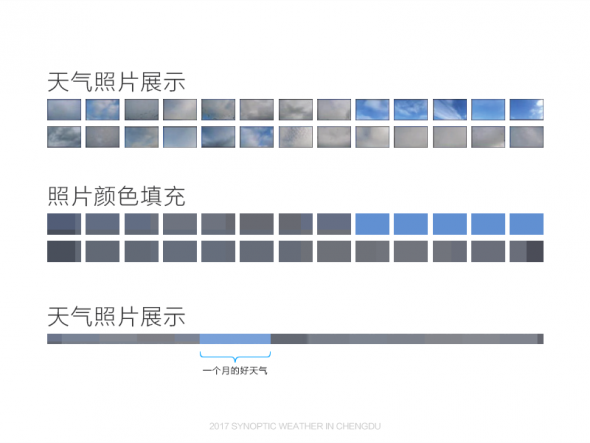

我们把成都2017年1月份的天气照片的到，天气好的时候天是蓝色，PM2.5超标的时候是灰色。把它图形化我们可以得到这样一个展示，可以看出对于成都来说一个月中天气好的时间是十分少的。

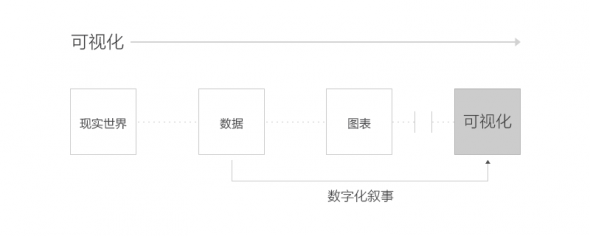

好的可视化设计能让你有一见钟情的感觉，你知道眼前的东西就是你想看到的。既可以是艺术的，同时又是真实的。而不是直接把数据转换成图表，找到数据和它所代表事物之间的关系按照“数字化叙事”去做设计，这是全面分析数据的关键，同样还是深层次理解数据的关键。

我们在网上可以看到大量的优秀的数据可视化图，这些优秀的作品都会以这种“数字化叙事”的方式，告诉用户数据的意义。

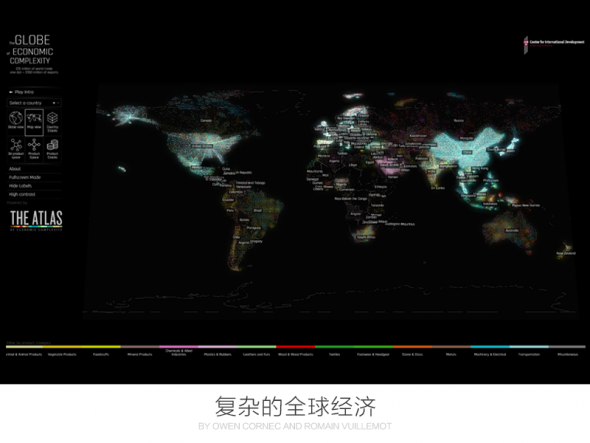

这是哈佛做的一个数据可视化项目，将全球价15万亿美元的大宗交易表现在这里。地图上的每个点都代表 1 亿美元的进出口商品，十分的形象和震撼。

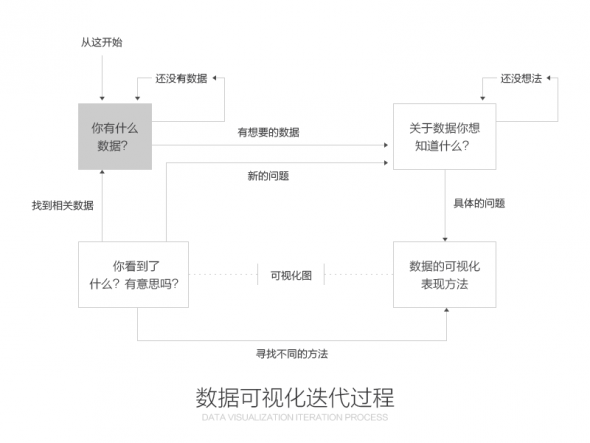

当然好的数据可视化图都是不断迭代优化出来的，判断是不是一个好的数据可视化可以按照以下的步骤去考虑。【你有什么数据】 -> 【关于数据你想知道什么】 -> 【数据可视化的表现方式】 -> 【你看到了什么？有意义吗？】。每一个问题的答案都取决于前一个答案，不断的去问自己，每个环节有没有问题，这样才能做出最好的设计。

我们一直在讲数据可视化的目的是有两个：一个是更好地分享和传达数据信息，二个是通过设计之美有效地缩短信息的传达。这是可视化的最根本的目的，可视化的定义在不同人眼中是不一样的。作为一个整体，可视化的广度每天都在变化，但是这是一个新的领域，我们可以用一种全新的方式去认识世界的过程，数据可视化，改变对数据的呈现和思考方式。
